自定义纤维路径添加方式

在有设计复杂模型纤维增强、特定路径纤维增强等需求的时候，我们往往需要自己绘制纤维路径并添加进模型生成gcode。

通常我们打印纯塑料模型的时候需要用到模型的stl文件，在我们为该模型添加自定义纤维路径增强时，我们需要为其添加一个txt文件，用来代指碳纤维的路径。（在添加时我们需要注意txt文件和stl文件是否位置匹配）

在txt文件中每行有4个值：x y z index

单位是mm,具有相同index的点在同一条多段线上

例如：

0 0 0 1

1 1 0 1

表示在z=0高度上从(0,0)到(1,1)的一条线段

目前我们有3中方式生成所需要用到的txt文件：

• txt手写

• 使用python脚本

• Grassghpper生成

1.txt手写

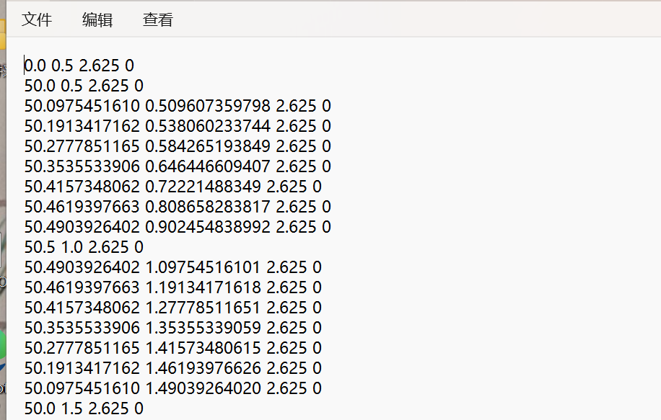

这个方法为最基本的方式，其它方法均是采用不同方法来自动生成txt文本。但txt手写的缺点是仅仅使用写一些简单的纤维路径。

图5.1

2.使用python脚本

• 1.获得dxf文件

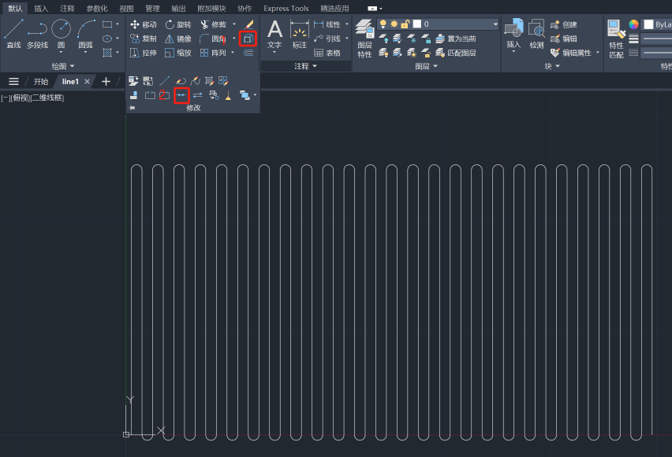

  在CAD中生成单层纤维路径，选中纤维路径将其合并，如果不能合并先分解（防止打印的纤维不连续），将文件导出为dxf文件。按照需求画出一种或多种的纤维路径待后续处理。



  图5.2

• 2.将dxf文件变成txt文件

  使用GitHub的DXF2TXT仓库 https://github.com/FIBER210/DXF2TXT 的dxfReader.py脚本，具体使用说明查看仓库的readme

3.Grassghpper生成

• 1.在犀牛中得到纤维路径

  利用导入dxf文件或者直接在犀牛中绘制，得到需要添加的总纤维路径。（注意路径的第一层高度不为0，为层高h）最后将纤维路径的所有线段进行组合操作，如果不能合并先进行炸开操作。

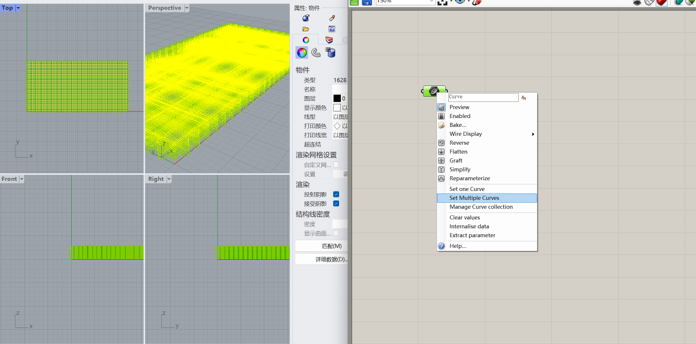

• 2.将纤维路径添加到Grasshopper的曲线模块中



  图5.3

  获得纤维生成模块为 GitHub仓库 上的导出纤维路径.ghuser。

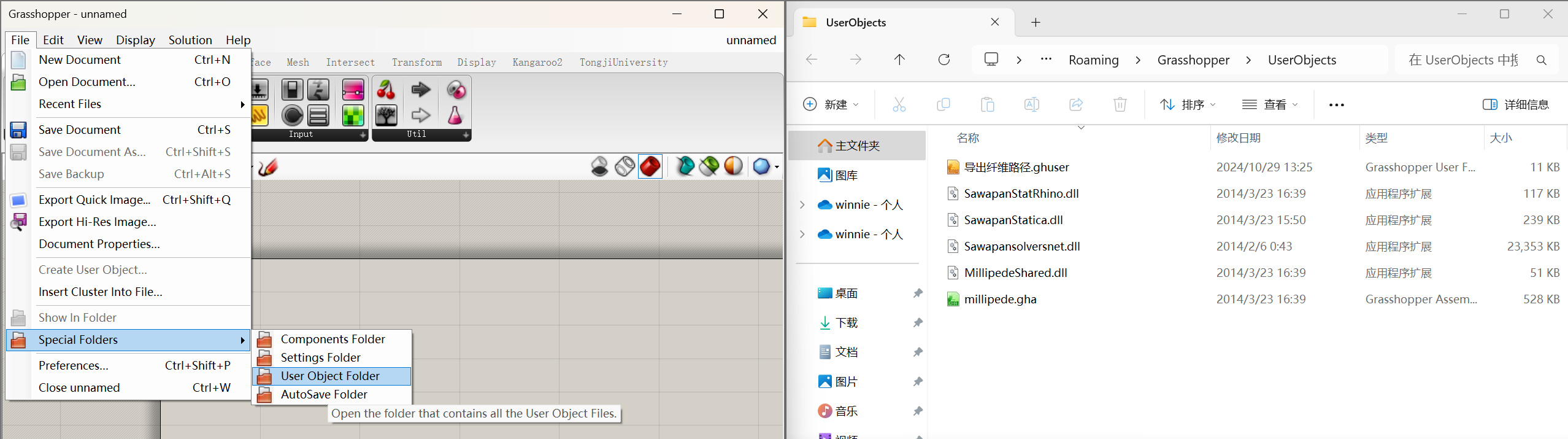

  将该模块导入grasshopper中，把导出纤维路径.ghuser放进下图的文件夹内。



  图5.4

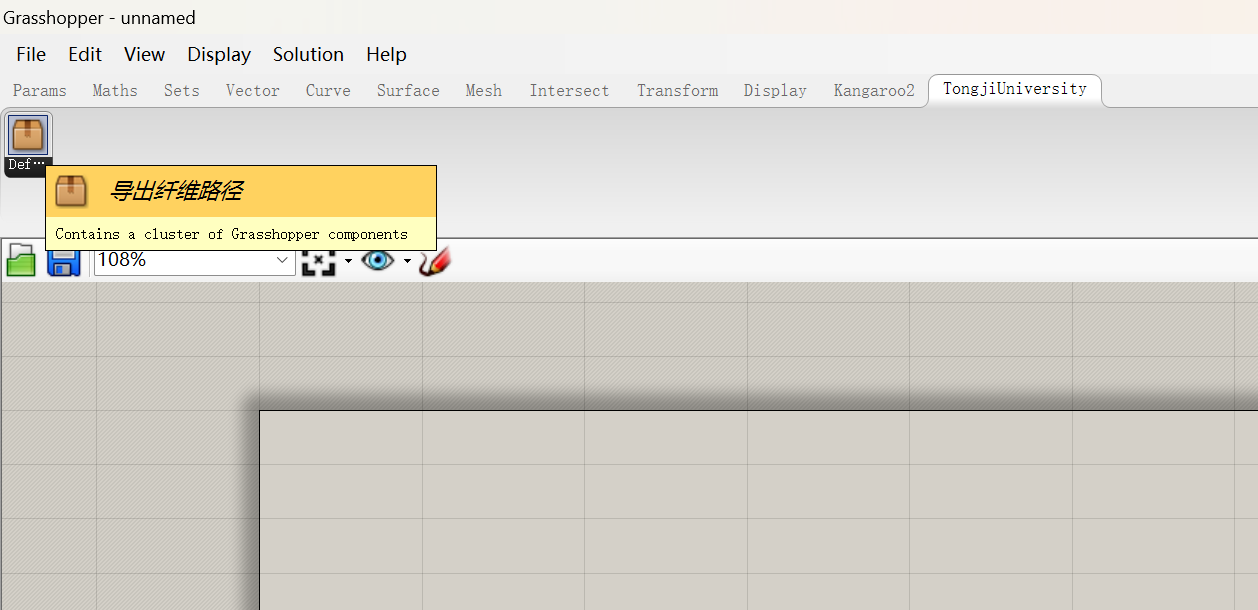

  使用该模块。



  图5.5

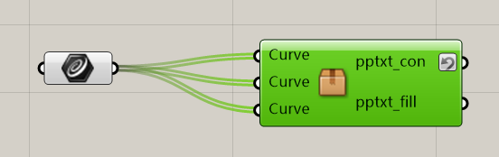

  将其与纤维生成模块相连。



  图5.6

• 3. 获得纤维路径的txt文件

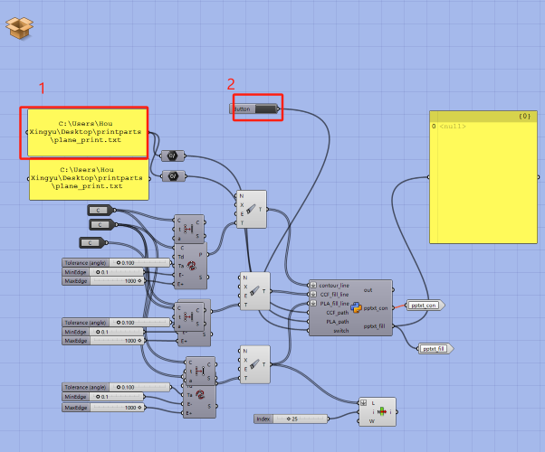

  双击模块中的盒子，设定保存的txt路径，点击按钮可以获得纤维路径的txt文件



  图5.7
